Die Kraftstoffrückgewinnungsanlage VARECO VENT/ TSMF (Stage I und II) ist eine 2 stufige Kompaktanlage mit Aktivkohle und Membrantechnologie.

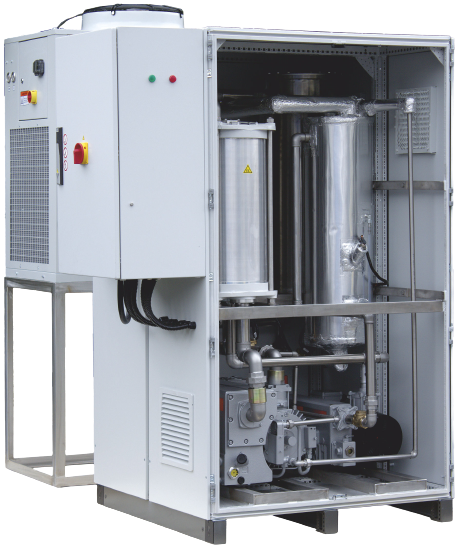

Die Anlage besteht aus drei Teilen, nämlich der Prozesseinheit, der Kühlung und dem Schaltschrank. Die Anlage ist als Modul in einen Stahlschrank gebaut und kann beliebig mit weiteren Einzelmodulen erweitert werden. Sie ist vorgefertigt, vormontiert und getestet und kann sehr leicht auf ein Fundament aufgestellt werden.
VARECO VENT/ TSMF ermöglicht eine Rückgewinnungsrate von bis zu 99% der verdampften Kraftstoffmenge und erfüllt somit die Anforderungen der 20. und 21. BImSchV.
Die Anlage kann sowohl an Tankstellen als auch an Tankwagenterminals eingesetzt werden.

Prozessbeschreibung
VARECO VENT TSMF-120 arbeitet mit den Adsorptionskräften der Membrane. Unter Adsorption versteht man den Prozess der Anlagerung bzw. Konzentrierung einer Flüssigkeit oder eines Gases an einer festen Oberfläche. Durch den Überdruck im Kraftstofftank strömt die mit Kraftstoffdampf angereicherte Luft durch die Kondensatfalle hinein. Die Dämpfe kondensieren dort zum größten Teil zu flüssigem Kraftstoff. Die restlichen Dämpfe strömen mit der Luft durch die Membrane. Wie ein Schwamm nehmen die Membrane die Kraftstoffdämpfe auf, so dass nur noch saubere Luft aus der Anlage herauskommt. Während des Luftreinigungsprozesses und unter Einfluss des Unterdrucks auf der anderen Seite der Membrane desorpieren die Kraftstoffdämpfe. Der benötigte Unterdruck hierfür wird durch eine Vakuumpumpe erzeugt.
Das zurückgewonnene Produkt wird in der Kondensatfalle gesammelt und zurück in den Vorratstank geleitet. Für bessere Emissionswerte wird die Luft, die aus dem Membranmodul austritt, zusätzlich durch einen Aktivkohlefilter gereinigt.

Kapazität
Die maximale Kapazität der Anlage liegt bei 120 m³/h Gase.

Emissionsgrenze
Die Emissionsgrenze der Anlage liegt bei weniger als 35g Kohlenwasserstoffen/m³.

Prozesseinheit
Der Prozesseinheit umfasst die gesamte Prozessausrüstung wie Vakuumpumpen, Kondensatfalle, Membranmodule, Aktivkohlefilter, Magnetventile, usw., und ist für den Einsatz in Bereichen mit explosiver Atmosphäre (Ex-Zonen) konzipiert.

Technische Daten
Feed-Vakuumpumpe
Spannungsversorgung: AC 380V / 400V
Motorleistung: 7,1kW
Liefermenge: 160m³/h
Mediumstemperatur: bis 50°C
Zulassung: ATEX EX II 1/2 G IIB3 T3/T4
Permeat-Vakuumpumpe
Spannungsversorgung: AC 380V / 400V
Motorleistung: 2,2kW
Liefermenge: 63m³/h
Mediumstemperatur: bis 50°C
Zulassung: ATEX EX II 1/2 G IIB3 T3/T4
Kältegerät
Spannungsversorgung: AC 380V / 400V 50Hz
Leistung: 4,24kW
Kälteleistung: 9,29kW
Umgebungstemperatur: -10°C bis +50°C
Kältemittel: R410A
Medium: Wasser-Glykol
Gesamtanlage
Abmessungen (B x H x T): 1500 x 2100 x 2100mm
Gewicht: 1000kg
Spannungsversorgung: AC 400V - 15kW
Anschlussleitung: 5G6 - 5G10
Leistung: 120m³/h
Rohranschlüsse
Anschluss Kraftstoffdampf: G 2"
Anschluss Kondensat: G 1"
Membrane: 24m²
Zulassungen: DEKRA / ATEX
